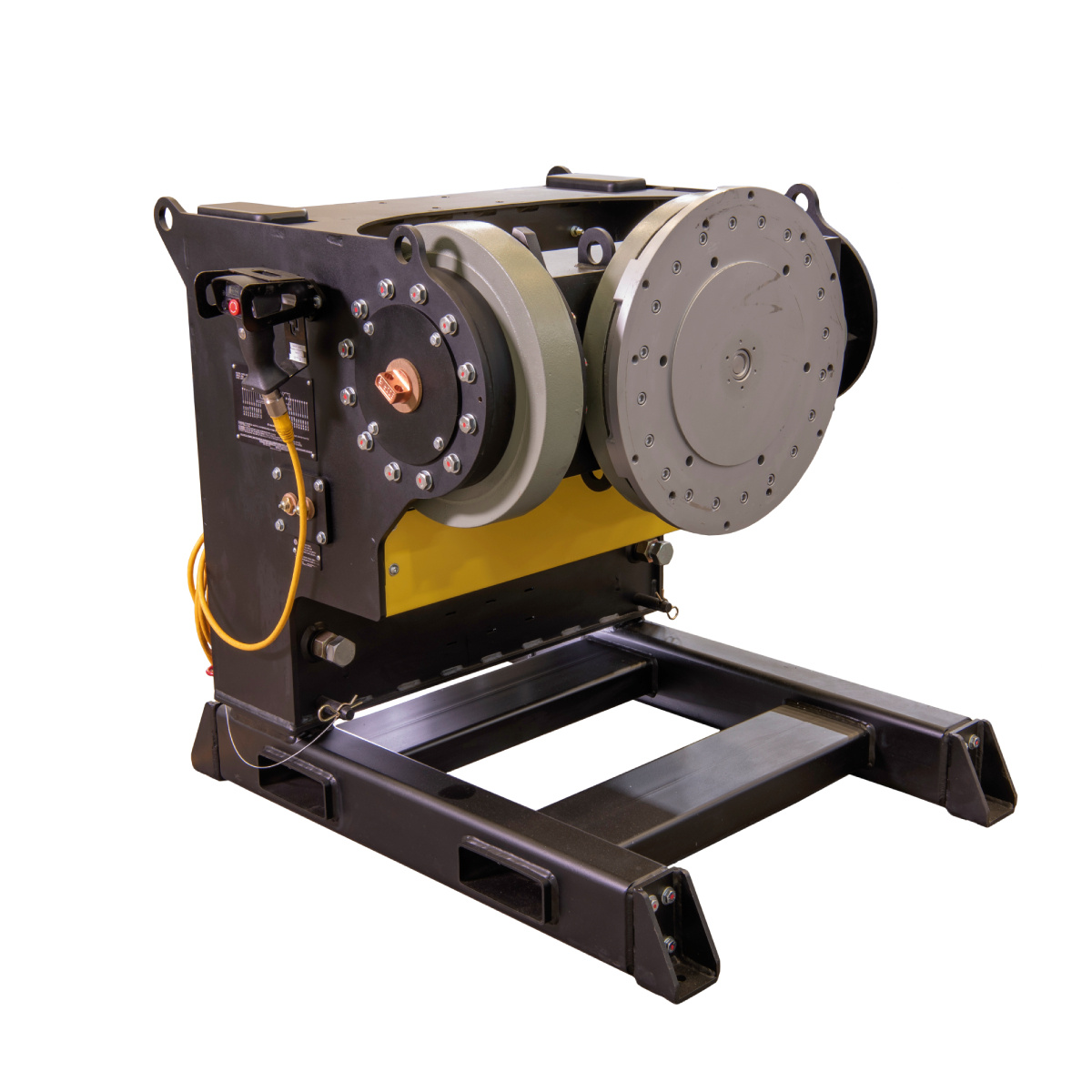

Le The LJ Welding T3PSX The LJ Welding T3PSX is an industrial gear-tilt welding positioner designed to handle workpieces weighing up to 3,000 lb (1,361 kg). Its powered variable-speed rotation and precise tilting system allow operators to place heavy assemblies in the optimal welding position.
Manufactured in Canada by LJ Welding Automation, the T3PSX is a rugged solution for improving productivity, weld quality, operator safety and workplace ergonomics. fiche officielle du LJ Welding T3PSX
Le The LJ Welding T3PSX est un positionneur de soudage industriel à inclinaison par engrenage conçu pour manipuler des pièces pesant jusqu’à 3 000 lb (1 361 kg)is an industrial gear-tilt welding positioner designed to handle workpieces weighing up to 3,000 lb (1,361 kg). Its powered variable-speed rotation and precise tilting system allow operators to place heavy assemblies in the optimal welding position.
Made in Canada by LJ Welding Automationthe T3PSX is a rugged solution for improving productivity, weld quality, operator safety and workplace ergonomics.
The T3PSX welding positioner has a maximum load capacity of 3,000 lb measured 6 inches from the mounting plate.It is suitable for welded assemblies, tanks, fittings, structural components and general fabrication applications.
Sa plage d’inclinaison allant de -45° à 90° permet de présenter la pièce selon l’angle recherché. Le soudeur peut ainsi travailler plus souvent à plat ou dans une position confortable, plutôt que de se déplacer constamment autour de l’assemblage.
La vitesse de rotation du LJ Welding T3PSX est réglable de 0,224 à 2,8 tr/min. Cette rotation uniforme facilite le maintien d’une vitesse d’avance constante pendant le soudage.
Avec une précision de rotation inférieure à 0,1°, le positionneur convient autant aux opérations manuelles qu’aux applications de soudage semi-automatisées ou automatisées.
La vitesse et le sens de rotation peuvent être contrôlés au moyen de différentes commandes, notamment une télécommande filaire, une télécommande sans fil ou une pédale optionnelle.
Le mécanisme d’inclinaison par engrenage développe un couple pouvant atteindre 45 000 lb-po. Il procure un déplacement stable et précis, même lors du positionnement de pièces lourdes ou asymétriques.
L’inclinaison complète sur 135° peut être réalisée en environ 55 secondes, avec une vitesse réglable de 0,05 à 0,41 tr/min. Sa précision d’inclinaison inférieure à 0,07° favorise un positionnement répétable des assemblages.
Le centre de la plaque de montage peut être réglé entre 33 1/2 et 57 1/2 pouces, par incréments de 3 pouces. Cette caractéristique permet d’adapter la hauteur du positionneur à la dimension des pièces et au poste de travail.
En maintenant l’assemblage à une hauteur et à un angle plus ergonomiques, le T3PSX contribue à réduire les mouvements contraignants, la fatigue du soudeur et le recours aux ponts roulants pour repositionner constamment la pièce.
| Caractéristique | Spécification |
|---|---|
| Capacité maximale | 3 000 lb à 6 po de la plaque |
| Capacité approximative | 1 361 kg |
| Plage d’inclinaison | -45° à 90° |
| Couple d’inclinaison | 45 000 lb-po |
| Vitesse d’inclinaison | 0,05 à 0,41 tr/min |
| Temps d’inclinaison sur 135° | Environ 55 secondes |
| Précision d’inclinaison | Moins de 0,07° |
| Couple de rotation | 15 000 lb-po |
| Vitesse de rotation | 0,224 à 2,8 tr/min |
| Précision de rotation | Moins de 0,1° |
| Hauteur du centre de la plaque | 33 1/2 à 57 1/2 po |
| Réglage de la hauteur | Incréments de 3 po |
| Diamètre de la plaque de montage | 22 1/8 po |
| Alimentation standard | 240 V, monophasé, 9 A, 60 Hz |
| Autres alimentations offertes | 120 V ou 480 V sur demande |
| Compatibilité | 208 V |
| Capacité de mise à la terre | 800 A |
| Dimensions hors tout | 41 1/2 × 49 1/4 × 68 9/16 po, complètement relevé |
| Poids approximatif | 1 851 lb, soit 840 kg |
Le LJ Welding T3PSX peut être configuré selon les besoins de chaque atelier avec plusieurs accessoires :
Le T3PSX est particulièrement intéressant pour les entreprises qui produisent régulièrement des assemblages lourds ou complexes. Il peut être utilisé pour le soudage de :
En contrôlant précisément l’orientation et la rotation de la pièce, l’entreprise peut réduire les temps improductifs et obtenir des résultats plus constants d’un assemblage à l’autre.
LJ Welding Automation est un manufacturier canadien spécialisé dans les équipements de positionnement et d’automatisation du soudage. Ses positionneurs sont conçus pour les environnements industriels exigeants et peuvent être adaptés aux dimensions, aux charges et aux procédés particuliers de chaque application.
Jupiter Machinerie peut vous accompagner dans la sélection du positionneur, des commandes, du système de serrage et des accessoires nécessaires à votre production.
Vous souhaitez améliorer la productivité de votre atelier et réduire la manutention de vos assemblages? Communiquez avec Jupiter Machinery pour obtenir plus d’information ou une soumission pour le positionneur de soudage à inclinaison par engrenage The LJ Welding T3PSX.
Les spécifications doivent être confirmées en fonction de la charge, de son centre de gravité, de son excentricité et de la configuration de montage prévue.
